আগেই বর্ণিত হিসাবে, সর্বাধিক ব্যবহৃত ফ্ল্যাঞ্জ ধরণের ASMEB16.5 হ'ল: ওয়েল্ডিংনেক, স্লিপঅন, সকেটওয়েল্ড, ল্যাপজয়েন্ট, থ্রেডেড এবং ব্লাইন্ড ফ্ল্যাঞ্জ। নীচে আপনি প্রতিটি চিত্রের একটি সংক্ষিপ্ত বিবরণ এবং সংজ্ঞা পাবেন, যা বিশদ চিত্রের সাথে সমাপ্ত।

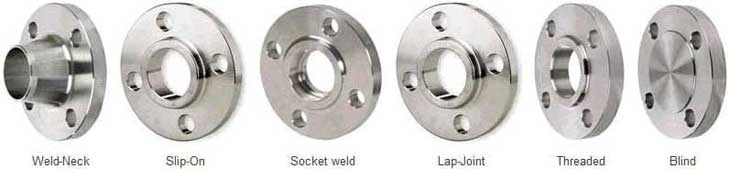

সর্বাধিক সাধারণ flange প্রকার

Eldালাই নেক flange

ওয়েল্ডিং নেক ফ্ল্যাঞ্জগুলি লম্বা টেপার্ড হাবটি সনাক্ত করা সহজ, এটি পাইপ বা ফিটিং থেকে ধীরে ধীরে প্রাচীরের বেধে যায়।

দীর্ঘ টেপাড হাব উচ্চ চাপ, উপ-শূন্য এবং / বা উন্নত তাপমাত্রা জড়িত বেশ কয়েকটি অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য একটি গুরুত্বপূর্ণ সংহতকরণ সরবরাহ করে। টেপার দ্বারা প্রভাবিত ফ্ল্যাঞ্জ বেধ থেকে পাইপ বা ফিটিং প্রাচীর বেধে মসৃণ রূপান্তরটি অত্যন্ত উপকারী, বারবার বাঁকানোর শর্তে, লাইন সম্প্রসারণ বা অন্যান্য পরিবর্তনশীল শক্তির কারণে ঘটে।

এই flanges সম্মিলন পাইপ বা ফিটিং এর অভ্যন্তরীণ ব্যাস মেলে বিরক্ত হয় যাতে পণ্য প্রবাহের কোনও বিধিনিষেধ থাকবে না। এটি যৌথ উত্তেজনা প্রতিরোধ করে এবং ক্ষয় হ্রাস করে। তারা টেপার্ড হাবের মাধ্যমে দুর্দান্ত স্ট্রেস বিতরণও সরবরাহ করে এবং ত্রুটি সনাক্তকরণের জন্য সহজেই রেডিওগ্রাফ করা হয়।

এই ফ্ল্যাঞ্জ টাইপটি পাইপের সাথে ঝালাই করা হবে বা একক পূর্ণ অনুপ্রবেশ, ভোয়েল্ড (বাটওয়েট) এর সাথে ফিটিং করা হবে।

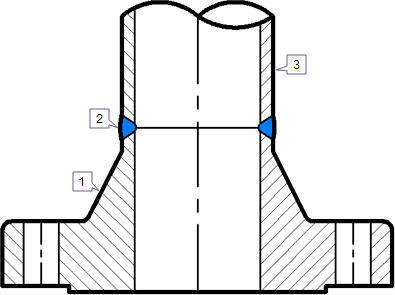

ওয়েল্ডিং নেক ফ্ল্যাঞ্জের বিশদ

1। ওয়েল্ড নেক ফ্ল্যাঞ্জ2। বাট ওয়েল্ড
3। পাইপ বা ফিটিং

ফ্ল্যাঞ্জ অন স্লিপ

অভ্যন্তরীণ চাপের অধীনে স্লিপঅন ফ্ল্যাঞ্জ থেকে গণনা করা শক্তিটি ওয়েল্ডিং নেক ফ্ল্যাঞ্জগুলির চেয়ে দুই-তৃতীয়াংশের ক্রম এবং তার অবসন্নতার জীবনযাত্রার প্রায় এক-তৃতীয়াংশ।

পাইপের সাথে সংযোগটি 2 ফিললেট ওয়েল্ডগুলির সাথে সম্পন্ন করা হয় পাশাপাশি বাহিরের বাইরেও ফ্ল্যাঞ্জের অভ্যন্তরে।

চিত্রটিতে এক্স পরিমাপ প্রায়:
পাইপের প্রাচীর বেধ + 3 মিমি।

Spaceালাই প্রক্রিয়া চলাকালীন, flange মুখ ক্ষতি না করার জন্য এই স্থানটি প্রয়োজনীয়।

ফ্ল্যাঞ্জের একটি অসুবিধা হ'ল, সেই নীতিটি সর্বদা প্রথমে পাইপটি ldালাই করা উচিত এবং তারপরে কেবল একটি ফিটিং। ফ্ল্যাঞ্জ এবং কনুই বা ফ্ল্যাঞ্জ এবং টিয়ের সংমিশ্রণ সম্ভব নয়, কারণ নামযুক্ত ফিটিংগুলির কোনও সরল প্রান্ত নেই, স্লিপঅন ফ্ল্যাঞ্জের সম্পূর্ণ স্লাইড।

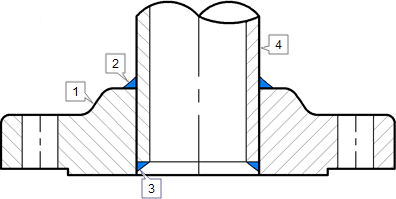

স্লিপ অন ফ্ল্যাঞ্জের বিশদ

1। ফ্ল্যাঞ্জ অন স্লিপ2। বাইরে ওয়েল্ড ভরাট
3। ভিতরে ldালাই ভরাট4। পাইপ

সকেট ওয়েল্ড ফ্ল্যাঞ্জ

ছোট আকারের উচ্চ চাপের পাইপ ব্যবহারের জন্য প্রাথমিকভাবে সকেটওয়েল ফ্ল্যাঙ্গগুলি তৈরি করা হয়েছিল। তাদের স্থির শক্তি স্লিপঅন ফ্ল্যাঞ্জগুলির সমান, তবে তাদের ক্লান্তি শক্তি ডাবল-ঝালাইযুক্ত স্লিপঅন ফ্ল্যাঞ্জগুলির চেয়ে 50% বেশি।

পাইপের সাথে সংযোগটি ফ্ল্যাঞ্জের বাইরের অংশে, 1 ফিললেট ওয়েল্ড দিয়ে সম্পন্ন করা হয়। তবে ldালাইয়ের আগে ফ্ল্যাঞ্জ বা ফিটিং এবং পাইপের মধ্যে একটি স্থান তৈরি করতে হবে।

ASME B31.1 1998 127.3 ওয়েল্ডিং (ই) সকেট ওয়েল্ড অ্যাসেমব্লির প্রস্তুতি বলেছেন:
Ldালাইয়ের আগে যৌথের সমাবেশে পাইপ বা টিউবটি সকেটে সর্বাধিক গভীরতায় প্রবেশ করানো হবে এবং তারপরে পাইপের শেষ এবং কাঁধের মধ্যবর্তী যোগাযোগ থেকে প্রায় 1/16 জিজি কোট প্রত্যাহার করা হবে; (1.6 মিমি) সকেট.

সকেট ওয়েল্ডের বোতমিং ক্লিয়ারেন্সের উদ্দেশ্যটি সাধারণত ওয়েল্ট ধাতুর দৃification়করণের সময় ঘটতে পারে এমন ওয়েল্ডের মূলের অবশিষ্টাংশগুলি হ্রাস করা। চিত্রটি আপনাকে সম্প্রসারণ ব্যবধানের জন্য এক্স পরিমাপ দেখায়।

এই ফ্ল্যাঞ্জের অসুবিধাগুলি ঠিক ফাঁক, এটি তৈরি করা আবশ্যক। ক্ষয়কারী পণ্য দ্বারা, এবং প্রধানত স্টেইনলেস স্টিল পাইপ সিস্টেমে, পাইপ এবং flange মধ্যে ক্র্যাক ক্ষয় সমস্যা দিতে পারে। কিছু প্রক্রিয়াতে এই ফ্ল্যাঞ্জেরও অনুমতি নেই। আমি এই বিষয়ে বিশেষজ্ঞ নই, তবে ইন্টারনেটে আপনি ক্ষয়ের ফর্মগুলি সম্পর্কে প্রচুর তথ্য পাবেন।

এছাড়াও এই ফ্ল্যাঞ্জ গণনাগুলির জন্য, সেই নীতিটি সর্বদা প্রথমে পাইপটি ldালাই করা উচিত এবং তারপরে কেবল একটি উপযুক্ত।

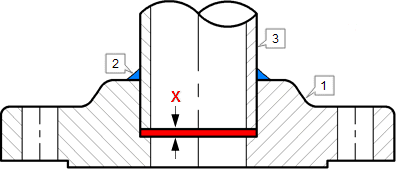

সকেট ওয়েল্ড ফ্ল্যাঞ্জের বিশদ

1। সকেট ওয়েল্ড ফ্ল্যাঞ্জ2। ভরাট ওয়েল্ড3। পাইপ
X= সম্প্রসারণের ব্যবধান

ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ

ল্যাপ জয়েন্ট ফ্ল্যাঞ্জগুলির এই পৃষ্ঠায় নামকরণ করা অন্য কোনও ফ্ল্যাঞ্জের মতো একই সাধারণ মাত্রা রয়েছে তবে এর উত্থাপিত মুখ নেই, তারা জিজি কোট; ল্যাপ জয়েন্ট স্টাব এন্ড জিজি কোট;

এই ফ্ল্যাঞ্জগুলি ফ্ল্যাঞ্জের মুখের ছেদটি এবং স্টাব এন্ডের প্রান্তযুক্ত অংশটি সামঞ্জস্য করার জন্য বোরের ব্যাসার্ধের ব্যাসার্ধের সাথে স্লিপঅন ফ্ল্যাঞ্জের সাথে প্রায় সমান।

তাদের চাপ-ধারণ ক্ষমতা সামান্য, যদি থাকে তবে স্লিপঅন ফ্ল্যাঞ্জগুলির চেয়ে ভাল এবং সমাবেশের জন্য ক্লান্তিযুক্ত জীবন ওয়েল্ডিং নেকের ফ্ল্যাঞ্জগুলির চেয়ে দশ ভাগের এক ভাগ।

এগুলি সমস্ত চাপে ব্যবহার করা যেতে পারে এবং একটি পূর্ণ আকারের ব্যাপ্তিতে পাওয়া যায়। এই flanges পাইপ উপর পিছলে যায়, এবং ldালাই বা অন্যথায় এটি দৃten় হয় না। পাইপ কোলের পিছনে (স্টাব এন্ড) পিছনে ফ্ল্যাঞ্জের চাপ দিয়ে বোলিং প্রেসারটি গ্যাসকেটে সঞ্চারিত হয়।

ল্যাপজয়েন্ট ফ্ল্যাঞ্জগুলির কিছু বিশেষ সুবিধা রয়েছে:

• পাইপের চারপাশে ঘুরে বেড়ানোর স্বাধীনতা বিরোধী ফ্ল্যাঞ্জ বল্টের গর্তের আস্তরণকে সহজ করে তোলে।

• পাইপে তরলের সাথে যোগাযোগের অভাব প্রায়শই জারা প্রতিরোধী পাইপের সাথে সস্তা ব্যয়বহুল স্টিলের ফ্ল্যাঞ্জগুলি ব্যবহারের অনুমতি দেয়।

• যে সিস্টেমে দ্রুত ক্ষয় হয় বা ক্ষয় হয়, ফ্ল্যাগগুলি পুনরায় ব্যবহারের জন্য উদ্ধারযোগ্য হতে পারে।

ল্যাপ জয়েন্ট ফ্ল্যাঞ্জের বিশদ

1। ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ2। স্টাব শেষ
3। বাট ঝালাই4। পাইপ বা ফিটিং

স্টাব শেষ

একটি স্টাব এন্ড সর্বদা ল্যাপজয়েন্ট ফ্ল্যাঞ্জের সাথে ব্যাকিং ফ্ল্যাঞ্জ হিসাবে ব্যবহৃত হবে।

এই ফ্ল্যাঞ্জ সংযোগগুলি নিম্ন-চাপ এবং অ-সমালোচনামূলক অ্যাপ্লিকেশনগুলিতে প্রয়োগ করা হয় এবং এটি ফ্ল্যাং করার একটি সস্তা পদ্ধতি।
স্টেইনলেস স্টিল পাইপ সিস্টেমে, উদাহরণস্বরূপ, একটি কার্বন ইস্পাত ফ্ল্যাঞ্জ প্রয়োগ করা যেতে পারে, কারণ তারা পাইপের পণ্যটির সংস্পর্শে আসে না।

স্টাব সমাপ্তি প্রায় সমস্ত পাইপ ব্যাসে উপলব্ধ। মাত্রা এবং মাত্রিক সহনশীলতা ASME B.16.9 স্ট্যান্ডার্ডে সংজ্ঞায়িত করা হয়। হালকা ওজন ক্ষয় প্রতিরোধী স্টাব শেষ (ফিটিং) এমএসএস এসপি 43 এ সংজ্ঞায়িত করা হয়েছে।

স্টাব শেষের সাথে ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ

থ্রেডযুক্ত ফ্ল্যাঞ্জ

থ্রেডেড ফ্ল্যাঞ্জগুলি বিশেষ পরিস্থিতিতে তাদের প্রধান সুবিধা হ'ল এগুলি ওয়েল্ডিং ছাড়াই পাইপের সাথে সংযুক্ত করা যেতে পারে used কখনও কখনও একটি সিল ওয়েলড থ্রেডেড সংযোগের সাথেও ব্যবহৃত হয়।

যদিও এখনও বেশিরভাগ আকার এবং চাপের রেটিংগুলিতে পাওয়া যায়, স্ক্রুযুক্ত জিনিসপত্রগুলি আজ ছোট পাইপের আকারগুলিতে প্রায় একচেটিয়াভাবে ব্যবহৃত হয়।

পাতলা প্রাচীরের বেধযুক্ত পাইপ সিস্টেমের জন্য একটি থ্রেডযুক্ত ফ্ল্যাঞ্জ বা ফিটিং উপযুক্ত নয়, কারণ পাইপের উপর থ্রেড কাটা সম্ভব নয়। সুতরাং, ঘন প্রাচীর বেধ চয়ন করা উচিত ... আরও ঘন কি?

এএসএমই বি 31.3 পাইপিং গাইড বলেছেন:
যেখানে ইস্পাত পাইপটি থ্রেডেড হয় এবং 250 পিএসআই এর উপরে বাষ্প পরিষেবার জন্য বা 220 ডিগ্রি ফারেনহাইটের উপরে পানির তাপমাত্রা সহ 100 পিএসআই এর উপরে জলসেবার জন্য ব্যবহৃত হয়, পাইপটি নির্বিঘ্নে হবে এবং এএসএমই বি 36.10 এর সময়সূচী 80 এর কমপক্ষে সমান হবে।

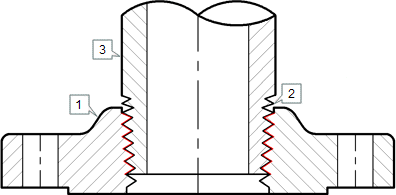

থ্রেডেড ফ্ল্যাঞ্জের বিশদ

1। থ্রেডযুক্ত ফ্ল্যাঞ্জ2। থ্রেড3। পাইপ বা ফিটিং

অন্ধ প্রলম্বিত কানা

ব্লাইন্ড ফ্ল্যাঞ্জগুলি একটি বোর ছাড়াই উত্পাদিত হয় এবং পাইপিং, ভালভ এবং চাপবাহী জাহাজের খোলার প্রান্তটি ফাঁকা করার জন্য ব্যবহৃত হয়।

অভ্যন্তরীণ চাপ এবং বল্ট লোডিংয়ের দৃষ্টিকোণ থেকে, অন্ধ ফ্ল্যাঙ্গগুলি বিশেষত বৃহত্তর আকারগুলিতে সর্বাধিক চাপযুক্ত ফ্ল্যাঞ্জ প্রকার।

যাইহোক, এই স্ট্রেসের বেশিরভাগটি কেন্দ্রের কাছাকাছি নমনের ধরণগুলি রয়েছে এবং যেহেতু ব্যাসের অভ্যন্তরের কোনও মান নেই, তাই এই ফ্ল্যাঞ্জগুলি উচ্চ চাপের তাপমাত্রার অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।

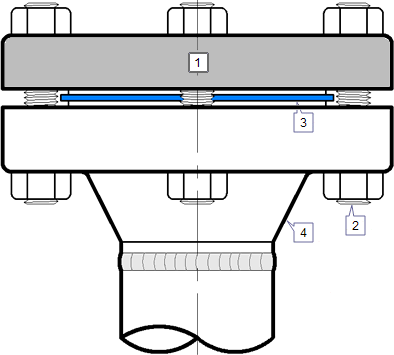

ব্লাইন্ড ফ্ল্যাঞ্জের বিবরণ

1। অন্ধ প্রলম্বিত কানা2। স্টাড বোল্ট3। গ্যাসকেট4। অন্যান্য ফ্ল্যাঞ্জ
